Designlight Framy II LED-panel 60x60, 3000 K, valbar effekt 30–36 W

Ljusram för allmänbelysning med valbar effekt

Framy II är en LED-panel för allmänbelysning. Tillverkaren nämner restauranger, köpcenter, skolor, kontor och butiker som lämpliga miljöer. Ljuset beskrivs som flimmerfritt, och den prismatiska ytan ger enligt tillverkaren minimal bländning. Ljusfärgen är 3000 K och färgåtergivningen Ra 80.

Ramen är bara 14 mm hög och monteras i undertakets bärverk. Plattan i undertaket där Framy monteras läggs enligt tillverkaren tillbaka och passar i Framy-ramen utan modifiering. Panelen tänds och släcks med det förmonterade sladdsetet med EU-kontakt (2 m). Den har ingen inbyggd brytare.

Det här får du

• Valbar effekt: 30, 32, 34 eller 36 W. Högsta systemeffekt är 36 W, och det är den effekt som anges i energimärkningen.
• Ljusflöde: användbart ljusflöde i en smal kon på 90° är 2 940 lm för den svarta varianten och 3 070 lm för den vita. Spridningsvinkeln är 90° och ljusfördelningen symmetrisk.
• Integrerad LED-ljuskälla som inte är utbytbar. Drivdonet är ett LED-drivdon (konstantström) och ingår.
• Stomme i pulverlackerad aluminium med plastkåpa. Ramfärgen är svart (RAL 9011) eller vit (RAL 9003).
• Energiklass F.
• Ej dimbar: enligt tillverkarens produktinformationsblad kan ljuskällan inte användas med dimmer.

Välj rätt utförande och kontrollera att det passar

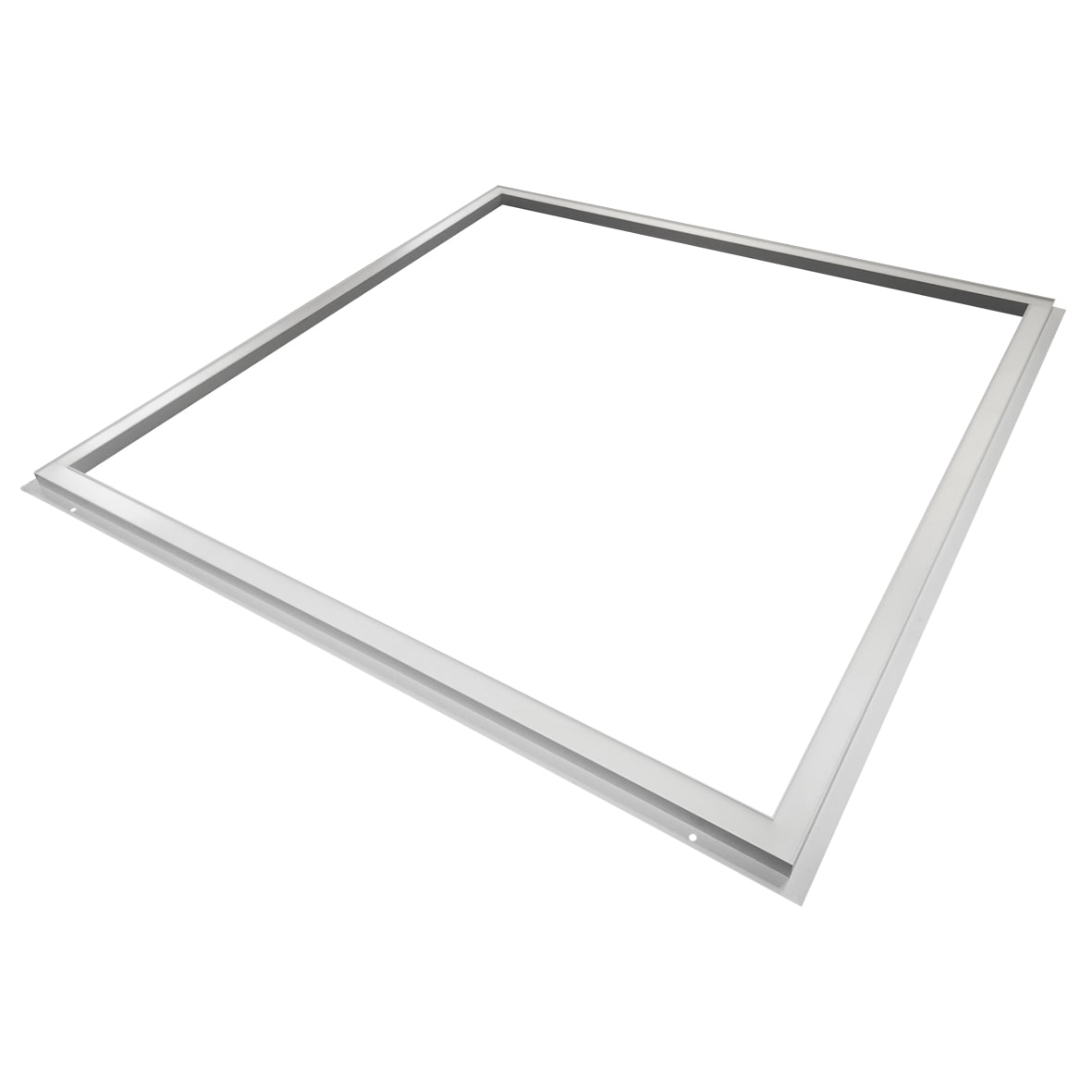

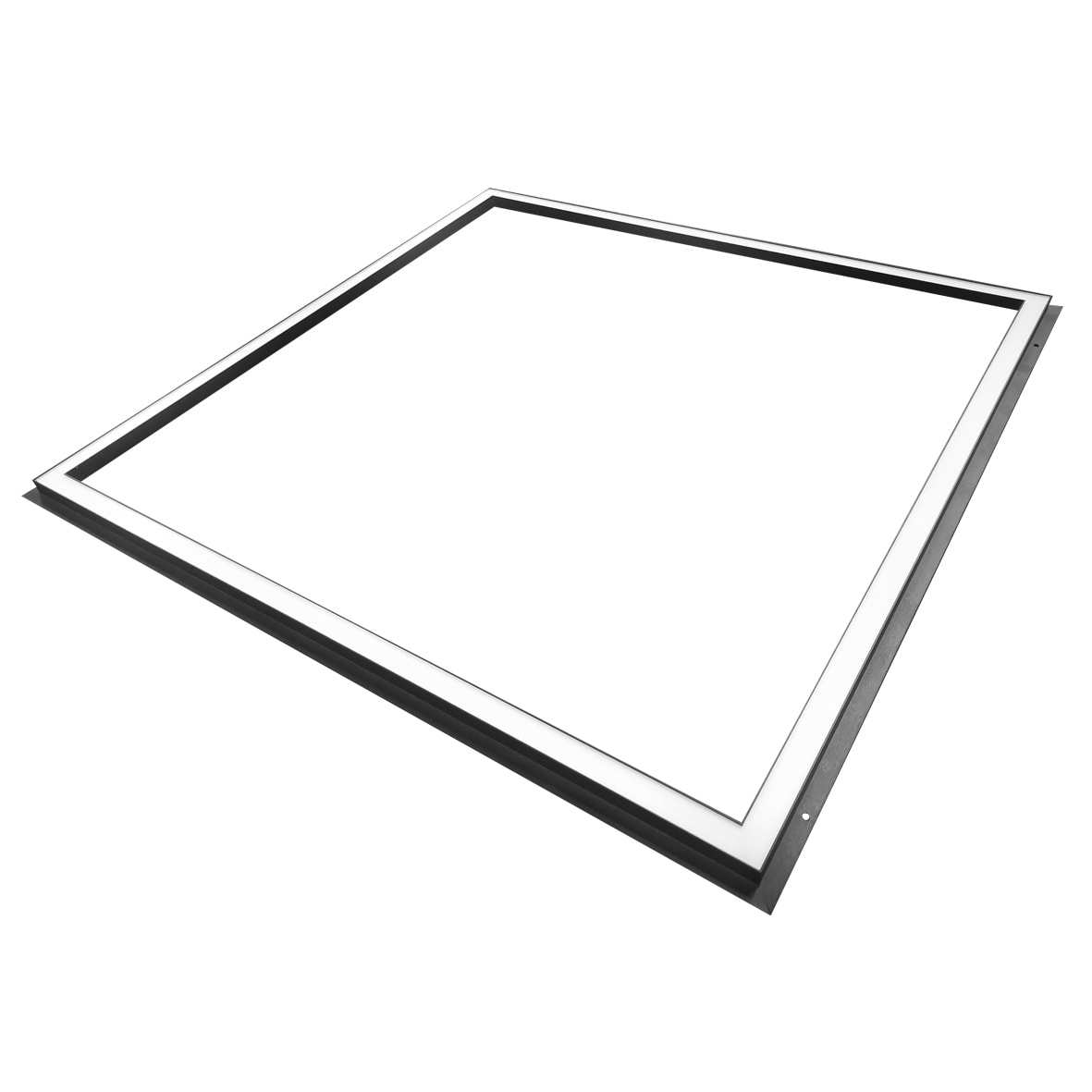

Svart eller vit. Svart (E-nr 7028504, art.nr LPFII-60x60B3K) har ram i RAL 9011. Vit (E-nr 7028728, art.nr LPFII-60x60MW3K) har ram i RAL 9003. Effektvalen och ljusfärgen är desamma, men ljusflödet skiljer sig: svart har 4 250 lm totalt och 2 940 lm användbart, vit har 4 600 lm totalt och 3 070 lm användbart.

Mått. Panelen är 595 × 595 mm och 14 mm hög. Inbyggnadsmåttet är 595 × 595 mm med djupet 14 mm. Kontrollera att måtten passar ditt undertaks bärverk innan du köper.

Montering. Panelen är lämplig för inbyggt montage, men inte för väggmontering, rampmontage eller klämmontering. Den får inte övertäckas med isolering.

Placering och IP-klass. Panelen har IP20 på både fram- och baksida. IP-klass ensam avgör inte var en armatur får sitta. Låt installatören bedöma placeringen.

Det ingår

• 1 st LED-panel Framy II med integrerad LED-ljuskälla.
• LED-drivdon (konstantström).
• Förmonterat sladdset med EU-kontakt, 2 m.

Installation och användningsmiljö

Följ tillverkarens anvisning vid montering. Tillverkaren anger att hela manualen ska läsas före installation och att spänningen ska vara frånslagen vid installation och underhåll. Arbete som innebär ändring i den fasta elinstallationen ska göras av ett registrerat elinstallationsföretag.
