ELKO RS/PLUS centrumplatta för Keystone-jack, vinklad, infälld

Vinklad centrumplatta för modularjack

Den här centrumplattan är avsedd för 1 eller 2 Keystone- eller S-One DPM-modularjack. Uttagsriktningen är vinklad. Tillverkaren anger att plattan passar de vanligaste modularjacken med Keystone- eller S-One DPM-gränssnitt. Märkningsskylten är vridbar och har två sidor, och etiketten är tryckbar och snäpps fast i mellanringen.

Plattan är gjord i termoplast och kan monteras infällt i standarddosor med cc 60 mm fästskruvavstånd. Tillverkaren anger att den även är avsedd för kombinationsmontage.

Det här får du

• Vinklad centrumplatta för 1 eller 2 modularjack: jacken sätts i plattan, och du väljer själv vilka jack som ska användas.
• Vridbar märkningsskylt med 2 sidor: du kan märka uttagen med en tryckbar etikett.
• Infällt montage i dosa med cc 60 mm och fastsättning med skruv.
• Mått 74,2 × 74,2 × 32,2 mm (B × H × D), samma för båda färgerna.
• Ursprungsland Estland.

Välj rätt utförande

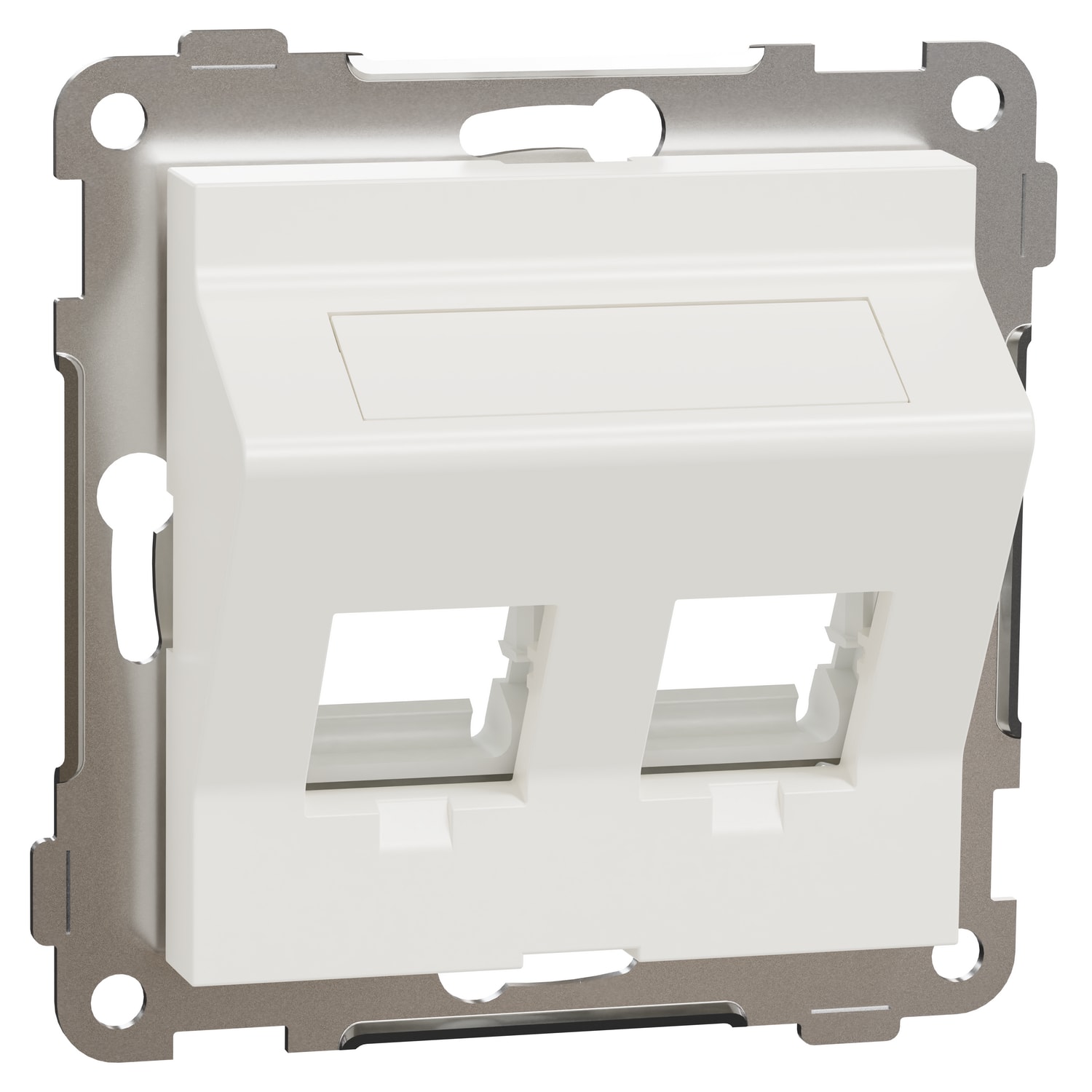

Fjällvit: E-nummer 5100466, tillverkarens art.nr EKO60006. Färg Fjällvit (RAL 9010) med blank yta.

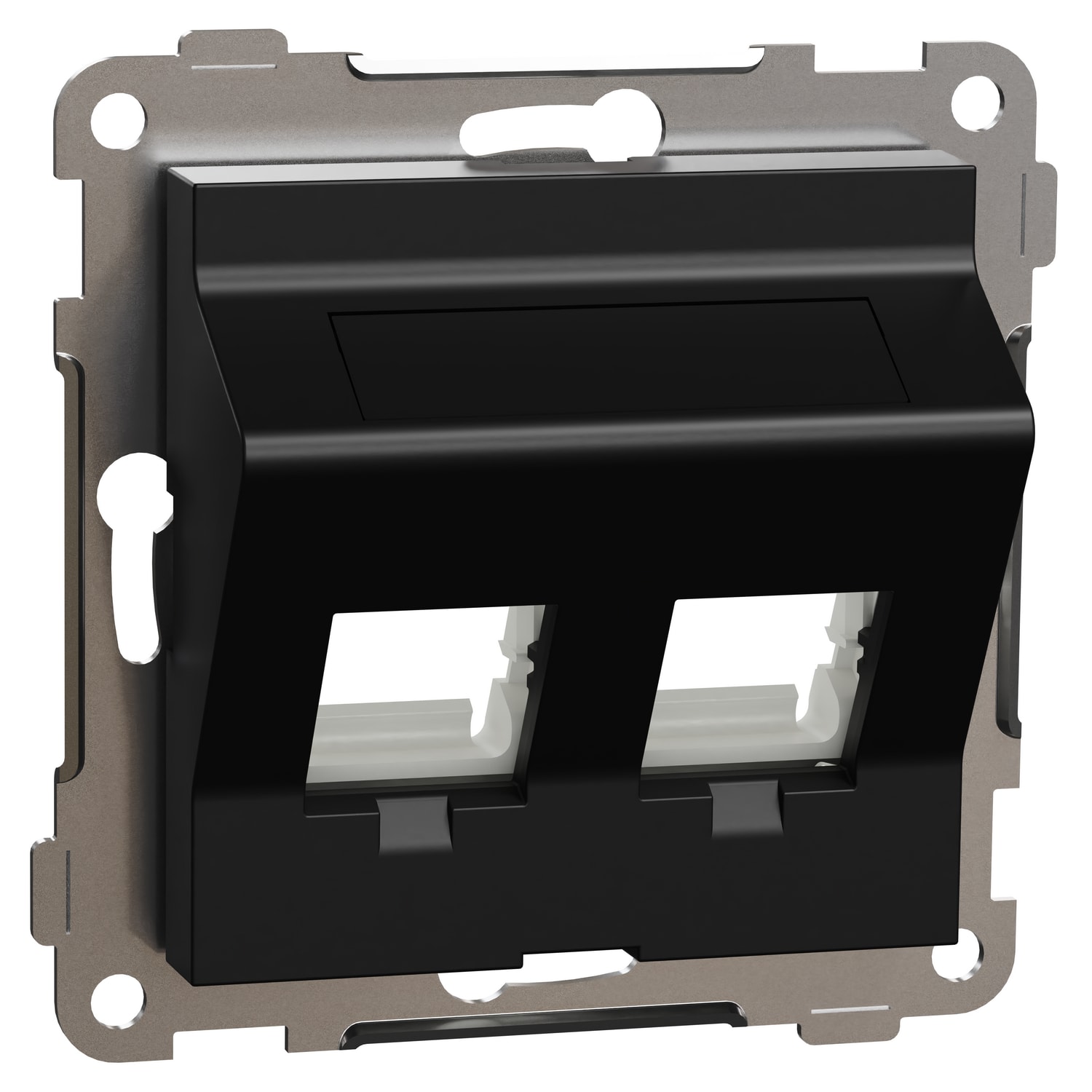

Svart: E-nummer 5100477, tillverkarens art.nr EKO60019. Färg Svart (RAL 9005) med matt yta.

Enligt tillverkarens valguide fungerar fjällvita och svarta produkter till både RS- och Plus-ramar. Designramar väljs separat.

Kontrollera före köp

Jack ingår inte. Produkten levereras utan jack. Kontrollera att dina jack har Keystone- eller S-One DPM-gränssnitt.

Ram och dosa. Tillverkaren anger att plattan monteras i lämplig RS- eller PLUS-täckram för dosa med cc 60 mm, eller i en hög utanpåliggande dosa med 1 till 3 fack för utanpåliggande montering. Den kan även monteras i hörnbox. Täckramar finns för 1 till 5 fack.

Placering och IP-klass. Plattan är lämplig för IP20. IP-klass ensam avgör inte var en produkt får sitta. Låt installatören bedöma placeringen om du är osäker.

Det ingår – och det kan behövas separat

• Ingår: 1 st vinklad centrumplatta i vald färg.
• Ingår inte: modularjack (Keystone eller S-One DPM).
• Väljs separat: täckram (RS eller PLUS) och dosa eller hörnbox enligt ovan.

Installation och användningsmiljö

Plattan är avsedd för infälld montering med skruv i dosa med cc 60 mm. Följ tillverkarens anvisning vid montering. Berör arbetet den fasta elinstallationen, till exempel en dosa för el, ska ett registrerat elinstallationsföretag bedöma och utföra arbetet.
