Hager Serie 1930 uttagsinsats 1-vägs, jordat 16 A med petskydd

279 kr

Infällt 1-vägsuttag för serie 1930, jordat (CEE 7/3, typ F) och petskyddat, för 16 A och 250 V. Anslutning med snabbanslutning och montering med klor och skruv. Finns i vit eller svart blank. Uttaget kompletteras med ram.

Jordat 1-vägsuttag 16 A, 250 V med petskydd
Snabbanslutning, montering med klor och skruv
Vit eller svart blank, för serie 1930 / Serie Glas

Jordat vägguttag för infälld montering i serie 1930

Uttagsinsatsen är ett infällt 1-vägsuttag för Hager serie 1930. Det är jordat (CEE 7/3, typ F) och petskyddat, med märkström 16 A och märkspänning 250 V. Uttaget är utan gångjärnslock och har en roterad centralinsats. Slagtåligheten är IK02.

Anslutningen görs med snabbanslutningar för ledararea 1,5–2,5 mm², och genomgående ledningsdragning är möjlig. Uttaget monteras infällt med klor och skruv. Enligt databladet är det halogenfritt och uppfyller RoHS.

Det här får du

Petskydd: uttaget är petskyddat, vilket databladet anger som avsäkring mot att föremål förs in i uttaget.
Snabbanslutning: insticksklämma för ledararea 1,5–2,5 mm².
Klor ingår i insatsen, så uttaget monteras med klor och skruv.
Blank yta i vitt (motsvarar RAL 9010) eller svart (motsvarar RAL 9005).
Driftstemperatur −5 till +35 °C enligt databladet.

Kontrollera före köp

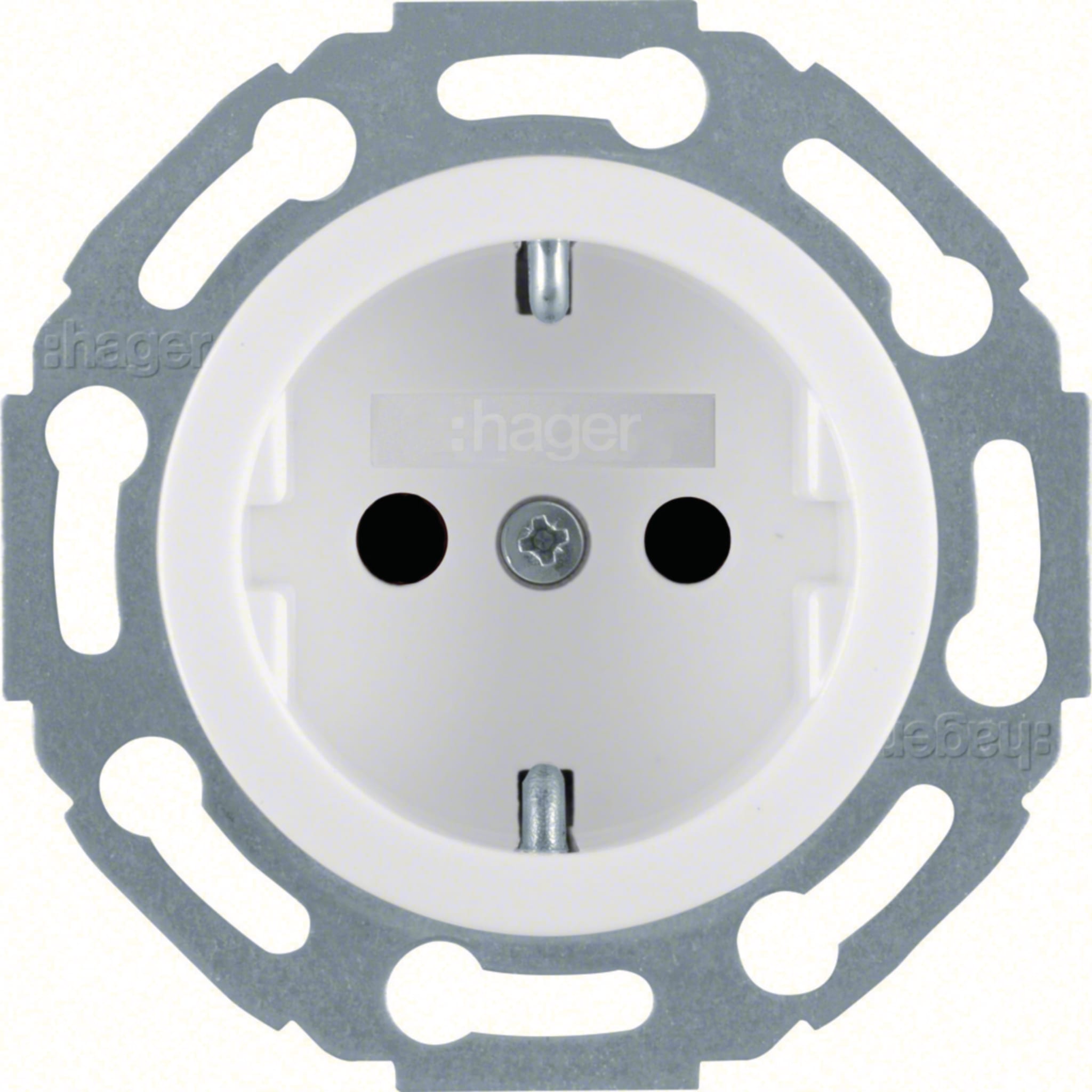

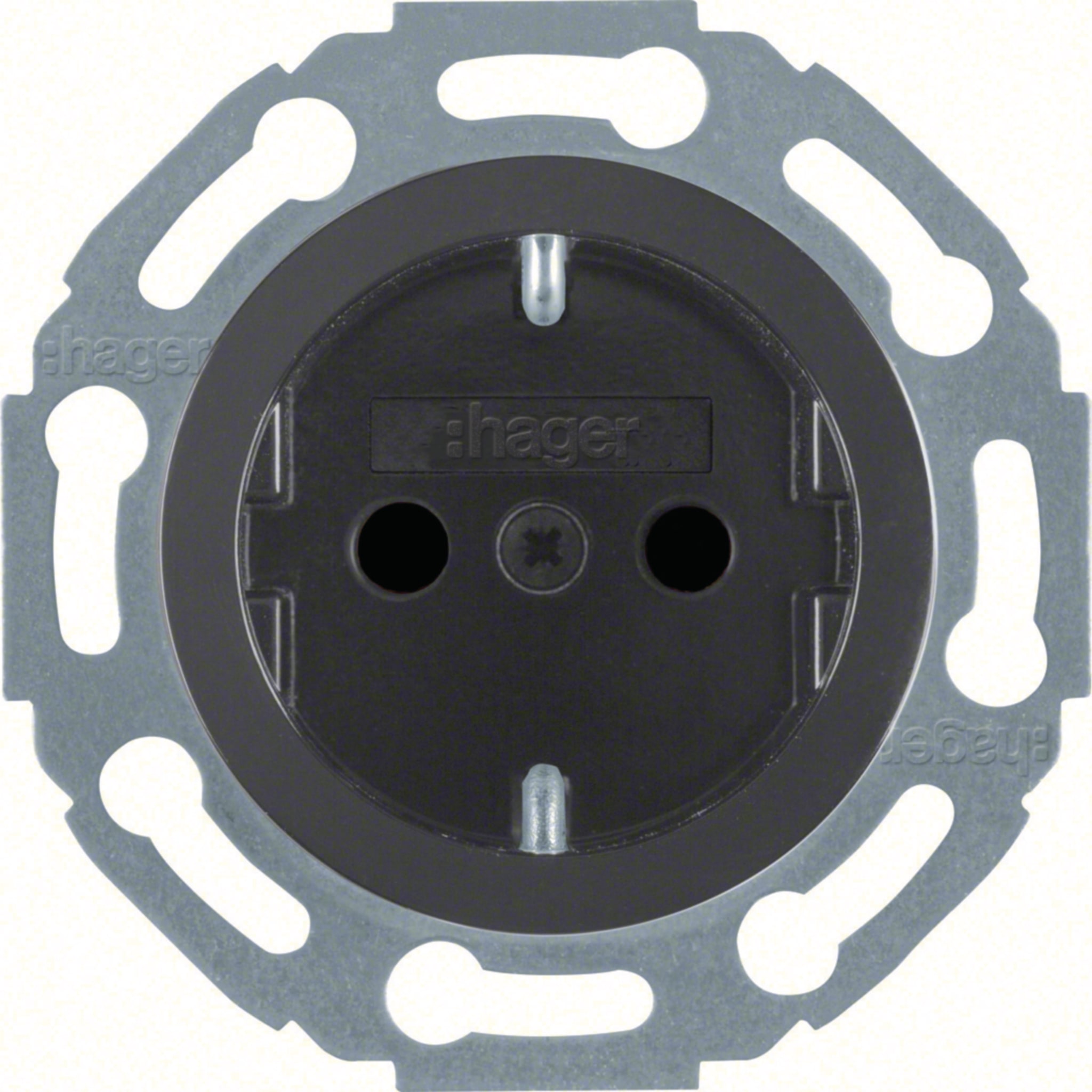

Färg. Du väljer mellan vit (E-nr 1802041, tillverkarens art.nr WTS1200WG) och svart (E-nr 1802042, tillverkarens art.nr WTS1200BG). Databladen för de två färgerna anger samma tekniska värden och mått.

Ram. Uttaget kompletteras med ram. Databladet anger serie 1930 / Serie Glas, och tillverkarens försäkran om överensstämmelse anger att produkten ska användas med angivna tillbehör, till exempel ramar. Kontrollera att ramen hör till rätt serie.

Mått. Höjd och bredd är 71 mm och djupet 42 mm. Kontrollera att dosan ger plats för uttagets djup enligt tillverkarens anvisning.

Placering och IP-klass. Uttaget har kapslingsklass IP20. IP-klass ensam avgör inte var ett uttag får sitta, till exempel i våtutrymmen eller utomhus. Låt installatören bedöma placeringen.

Det ingår – och det kan behövas separat

Ingår: 1 st uttagsinsats med centrumplatta och klor.
Behövs: ram i serie 1930 / Serie Glas.

Installation och användningsmiljö

Uttaget är avsett för infälld montering i fast elinstallation. Vid ändringar i den fasta elinstallationen ska arbetet utföras av ett registrerat elinstallationsföretag, som också kan bedöma om du är osäker. Följ tillverkarens anvisning.

Typskylt

Tekniska data

E-nummer: Vit 1802041 · Svart 1802042
Tillverkarens art.nr: Vit WTS1200WG · Svart WTS1200BG
EAN: Vit 3250610090220 · Svart 3250610090930
Produkttyp: Uttagsinsats 1-vägs, jordat (CEE 7/3, typ F)
Antal uttag: 1
Petskydd: Ja
Gångjärnslock: Nej
Roterad centralinsats: Ja
Märkström: 16 A
Märkspänning: 250 V
Frekvens: 50–60 Hz
Anslutning: Snabbanslutning (insticksklämma)
Ledararea: 1,5–2,5 mm²
Montering: Infälld, med klor och skruv
Lämplig för: Serie 1930 / Serie Glas
IP-klass: IP20
Slagtålighet: IK02
Driftstemperatur: −5 till +35 °C
Mått (H × B × D): 71 × 71 × 42 mm
Färg: Vit (motsvarar RAL 9010) · Svart (motsvarar RAL 9005)
Yta: Blank
Halogenfri: Ja
RoHS-överensstämmelse: Ja
REACh-SVHC-fri: Ja
Försäljningsenhet: Styck
Ursprungsland: Tyskland
Vikt: 87 g (båda varianterna)

Innan du installerar

Ritningar & dokument

Vanliga frågor

Behöver jag köpa ram till uttaget?

Ja, uttaget kompletteras med ram. Enligt databladet är det lämpligt för serie 1930 / Serie Glas. Kontrollera att ramen hör till rätt serie.

Vad är skillnaden mellan den vita och den svarta varianten?

Färgen. Vit (E-nr 1802041) motsvarar RAL 9010 och svart (E-nr 1802042) motsvarar RAL 9005, båda med blank yta. Databladen anger samma tekniska värden och mått för båda.

Vilka mått har uttaget?

Höjden och bredden är 71 mm och djupet 42 mm. Kontrollera att dosan ger plats för uttagets djup enligt tillverkarens anvisning.

Har uttaget petskydd?

Ja, uttaget är petskyddat enligt databladet. Slagtåligheten är IK02 och kapslingsklassen IP20.

Vilken ledararea passar snabbanslutningen?

Databladet anger ledararea 1,5–2,5 mm². Anslutning till fast elinstallation ska göras av ett registrerat elinstallationsföretag enligt tillverkarens anvisning.
