Hager W.1 vägguttag 2-vägs med lock, utanpåliggande, IP55

329 kr

Utanpåliggande 2-vägs vägguttag med självstängande gångjärnslock i serien W.1. Två jordade Schuko-uttag för 16 A och 250 V, kapslingsklass IP55 med stängt lock. Finns i vit (E-nr 1802076) och grå (E-nr 1802077). Måtten är 147,3 × 76,3 × 65 mm. Uttaget ska anslutas av ett registrerat elinstallationsföretag.

Två jordade Schuko-uttag för 16 A och 250 V
IP55 med stängt lock, självstängande gångjärnslock
Utanpåliggande skruvmontage, 147,3 × 76,3 × 65 mm, vit eller grå

Kapslat vägguttag för utanpåliggande montage

Uttaget ingår i Hagers serie W.1 och har två jordade Schuko-uttag bakom ett självstängande lock med gångjärn. Det monteras utanpåliggande med skruv i horisontellt läge. Beskrivningen av serien W.1 nämner fuktiga inomhusmiljöer och utomhus, och anger att plasten är UV-stabiliserad.

Kapslingsklassen är IP55 med stängt lock enligt databladet. Märkspänningen är 250 V och märkströmmen 16 A.

Det här får du

Två uttag: jordade Schuko-uttag för 250 V och 16 A, frekvens 50–60 Hz.
Lock: självstängande lock med gångjärn. IP55 gäller med stängt lock.
Snabbanslutning: ledararea 1,0–2,5 mm² och fyra ledningsinföringar enligt databladet.
Material: termoplast med matt yta. Halogenfri, REACh-SVHC-fri och RoHS-överensstämmande enligt databladet.
Driftstemperatur: −15 till 30 °C enligt databladet.
Uttaget har ingen signallampa, orienteringsbelysning, funktionsbelysning eller märkfält.

Välj rätt utförande och kontrollera att det passar

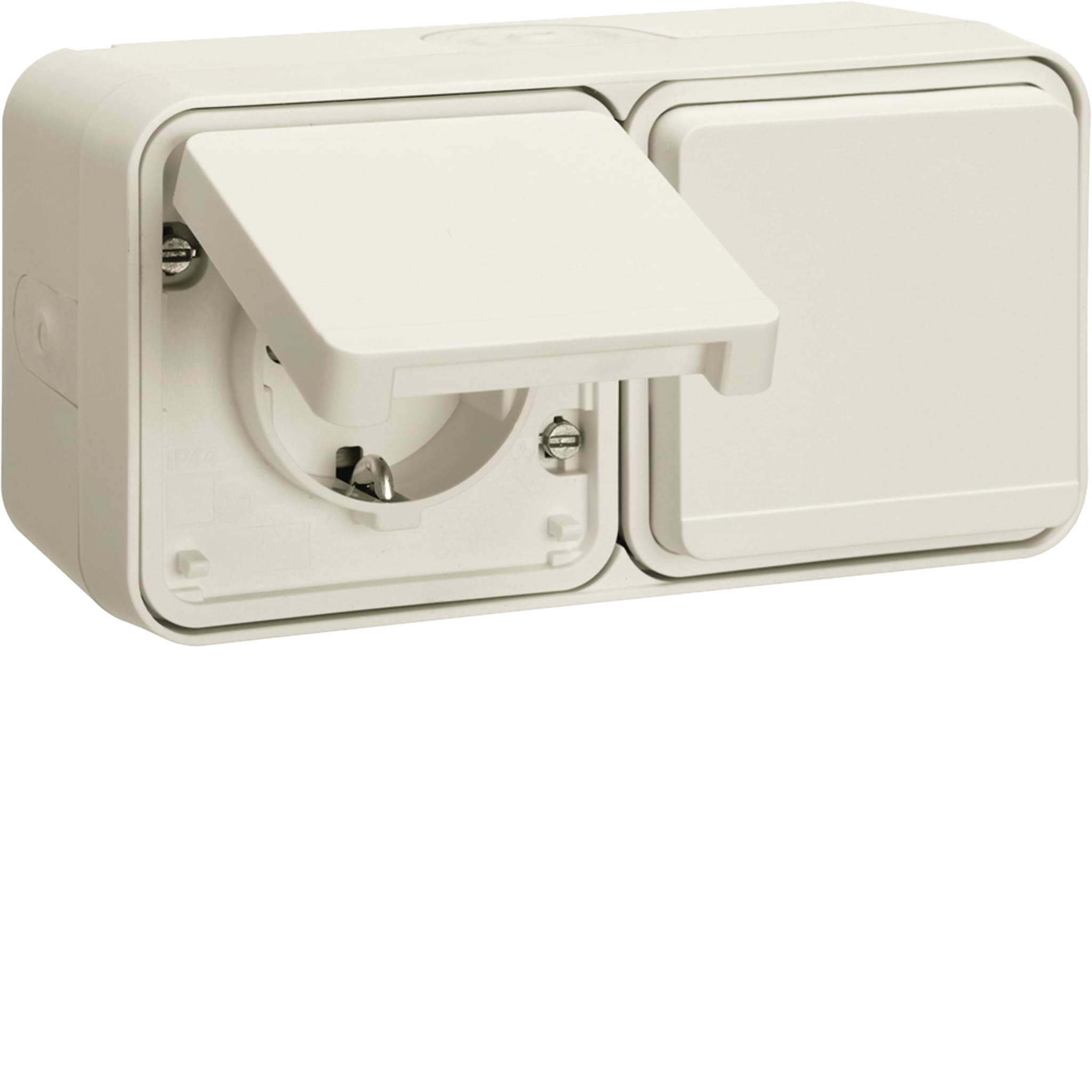

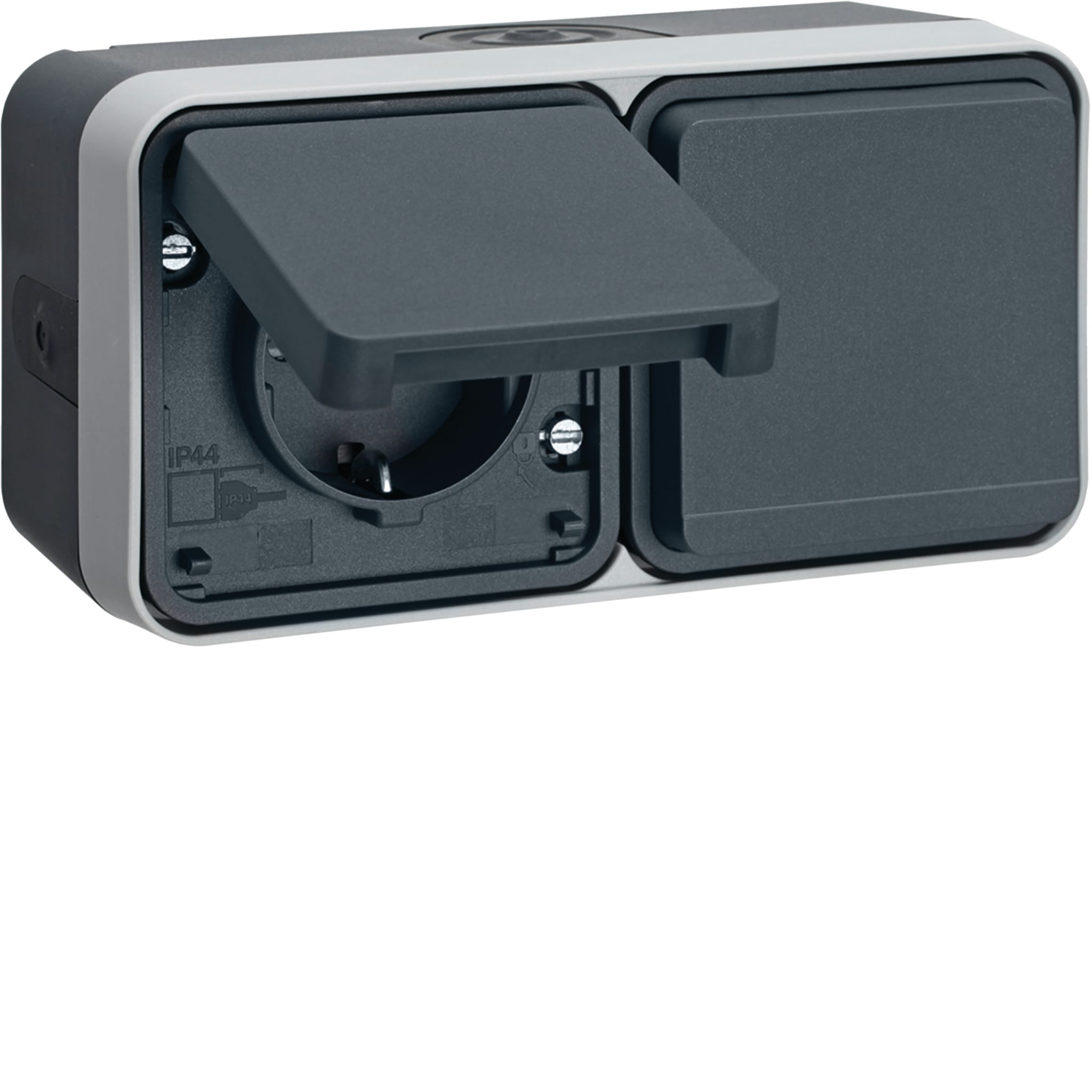

Utförande. Du väljer mellan vit (E-nr 1802076, art.nr WNC182B, motsvarar RAL 9010) och grå (E-nr 1802077, art.nr WNC182, motsvarar RAL 7011). Mått och tekniska data i de två databladen är desamma.

Mått. Höjden är 147,3 mm, bredden 76,3 mm och djupet 65 mm. Uttaget monteras utanpåliggande, så kontrollera att ytan och utrymmet runt omkring rymmer måtten.

Placering och IP-klass. IP55 gäller med stängt lock. IP-klass ensam avgör inte var ett uttag får sitta, till exempel utomhus eller i fuktiga utrymmen. Låt installatören bedöma placeringen.

Det ingår

1 st vägguttag med två Schuko-uttag, komplett hus och lock.

Installation och användningsmiljö

Uttaget är avsett för utanpåliggande skruvmontage och har snabbanslutning (plug-in). Låt ett registrerat elinstallationsföretag ansluta uttaget och följ tillverkarens anvisning.

Typskylt

Tekniska data

E-nummer: Vit 1802076 · Grå 1802077
Tillverkarens art.nr: Vit WNC182B · Grå WNC182
EAN: Vit 3250617175647 · Grå 3250617171823
Serie: W.1
Utförande: Vägguttag 2-vägs med lock, horisontell
Antal uttag: 2
Uttagstyp: Jordat Schuko-uttag (CEE 7/3, typ F)
Märkspänning: 250 V
Märkström: 16 A
Frekvens: 50–60 Hz
Antal faser: 1
IP-klass: IP55 (med stängt lock)
Driftstemperatur: −15 till 30 °C
Lock: Självstängande lock med gångjärn
Montering: Utanpåliggande, skruvmontering
Monteringsläge: Horisontell
Anslutning: Snabbanslutning (plug-in)
Ledararea: 1,0–2,5 mm²
Antal ledningsinföringar: 4
Höjd: 147,3 mm
Bredd: 76,3 mm
Djup: 65 mm
Material: Termoplast, matt yta, obehandlad
Färg: Vit (motsvarar RAL 9010) · Grå (motsvarar RAL 7011)
Halogenfri: Ja
REACh-SVHC-fri: Ja
RoHS-överensstämmelse: Ja
Ursprungsland: Tyskland

Innan du installerar

Ritningar & dokument

Vanliga frågor

Vilka utföranden finns?

Uttaget finns i vit (E-nr 1802076, art.nr WNC182B) och grå (E-nr 1802077, art.nr WNC182). Måtten och de tekniska uppgifterna i databladen är desamma. Skillnaden är färgen: vit motsvarar RAL 9010 och grå motsvarar RAL 7011.

Vilka mått behöver jag kontrollera före köp?

Höjden är 147,3 mm, bredden 76,3 mm och djupet 65 mm. Uttaget monteras utanpåliggande med skruv i horisontellt läge, så ytan och utrymmet runt omkring ska rymma måtten.

Gäller IP55 även när locket är öppet?

Nej. Enligt databladet gäller IP55 med stängt lock. IP-klassen ensam avgör inte var uttaget får sitta, så låt installatören bedöma placeringen.

Vilka ledare kan anslutas?

Uttaget har snabbanslutning (plug-in). Databladet anger ledararea 1,0–2,5 mm² och fyra ledningsinföringar. Anslutningen ska göras av ett registrerat elinstallationsföretag enligt tillverkarens anvisning.

Vad ingår i leveransen?

Uttaget levereras med två Schuko-uttag, komplett hus och lock. Databladet anger att produkten är förutrustad med 2 vägguttag och har komplett kapsling.
