Plejd Plafond CCL-01-S LED-plafond, tunable white, rörelsesensor

Smart taklampa med tunable white och rörelsesensor

Plafond CCL-01-S är en LED-plafond med justerbar färgtemperatur och inbyggd dimmerfunktion. Färgtemperaturen kan ställas in på en fast temperatur eller på dim to warm. Rörelsesensorn har stöd för grundljus och dagsljussensor. Plafonden kan grupperas trådlöst och styras via appen, andra produkter från Plejd eller en trådbunden tryckknapp. Enligt databladet kan den också styras automatiskt med inbyggda tidsfunktioner, till exempel astronomiskt program eller tidsprogram.

Ljusflödet är 2 000 lm med färgåtergivning Ra 93 och färgtoleransen SDCM 3. Spridningsvinkeln är 120° och ljusfördelningen är symmetrisk. Ljuset går genom en matt kupa i plast.

Det här får du

• Tunable white: 2200–4000 K, som fast färgtemperatur eller dim to warm.
• Inbyggd dimmer: ljusstyrkan kan ställas mellan 0,1 och 100 %. Tillverkaren anger att ingen extern dimmer ska användas.
• Rörelsesensor: en kombination av PIR-sensor (infraröd) och HF-sensor (Dopplerradar) som samverkar för bättre rörelsedetektering. Monterad på 2,5 m höjd är PIR-sensorns detekteringsradie 5 m (upp till 10 m vid tangentiell rörelse). Monterad på 3 m höjd är den 6 m (upp till 11 m vid tangentiell rörelse). HF-sensorn kan justeras upp till 10 m för små rörelser.
• Dagsljussensor: tillverkaren anger att den ska aktiveras endast i svagt ljus.
• Trådlös styrning: Bluetooth och Plejds 2,4 GHz mesh. Räckvidden är ca 10 m inomhus, och meshtekniken förlänger räckvidden genom att enheterna kommunicerar med varandra.
• Ingång 1 kan användas för en återfjädrande tryckknapp (förinställt) eller en strömställare. Ingången kan också styra en eller flera andra Plejd-produkter trådlöst.
• Skyddsklass II och slagtålighet IK07.
• Max effekt 22 W och energiklass F.

Kontrollera före köp

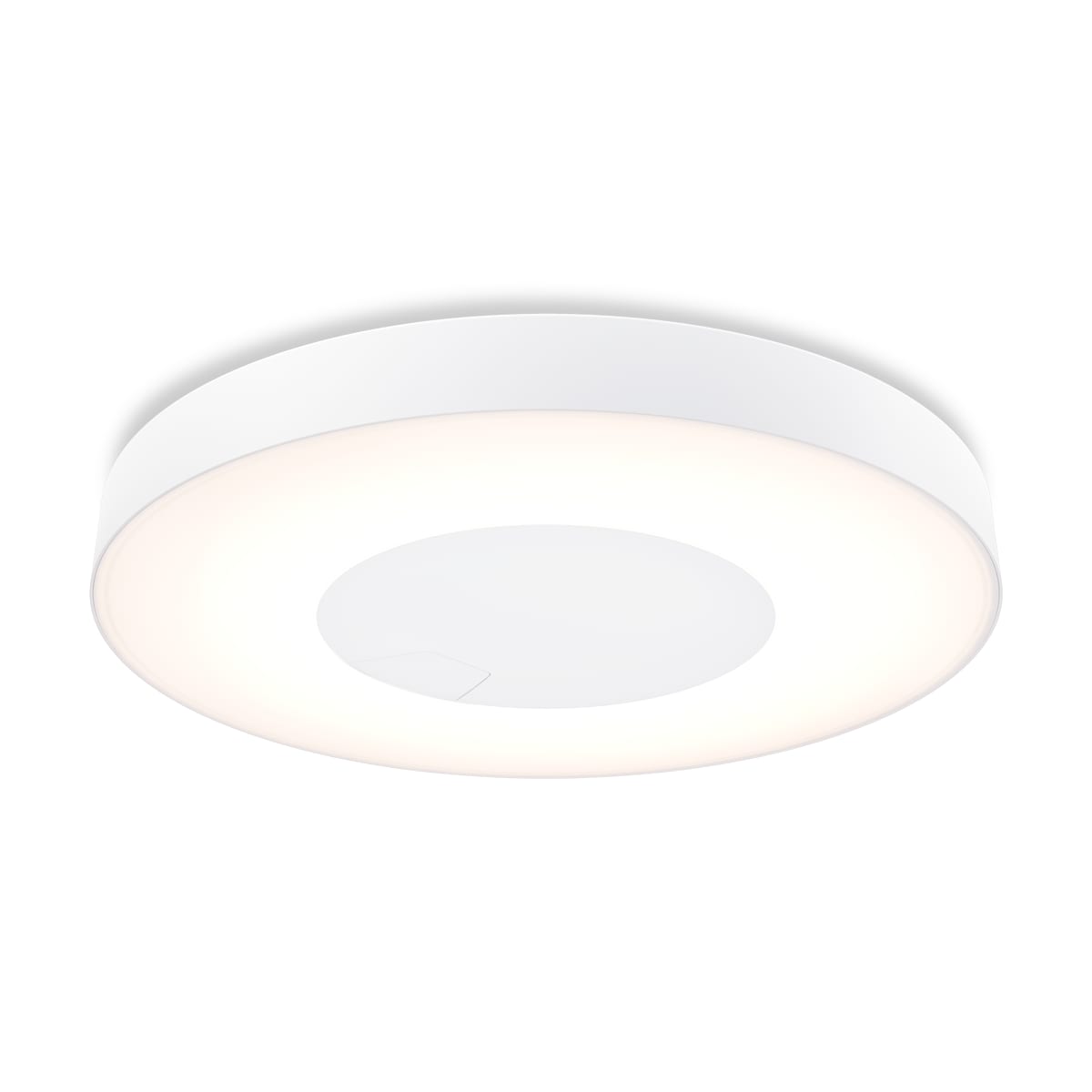

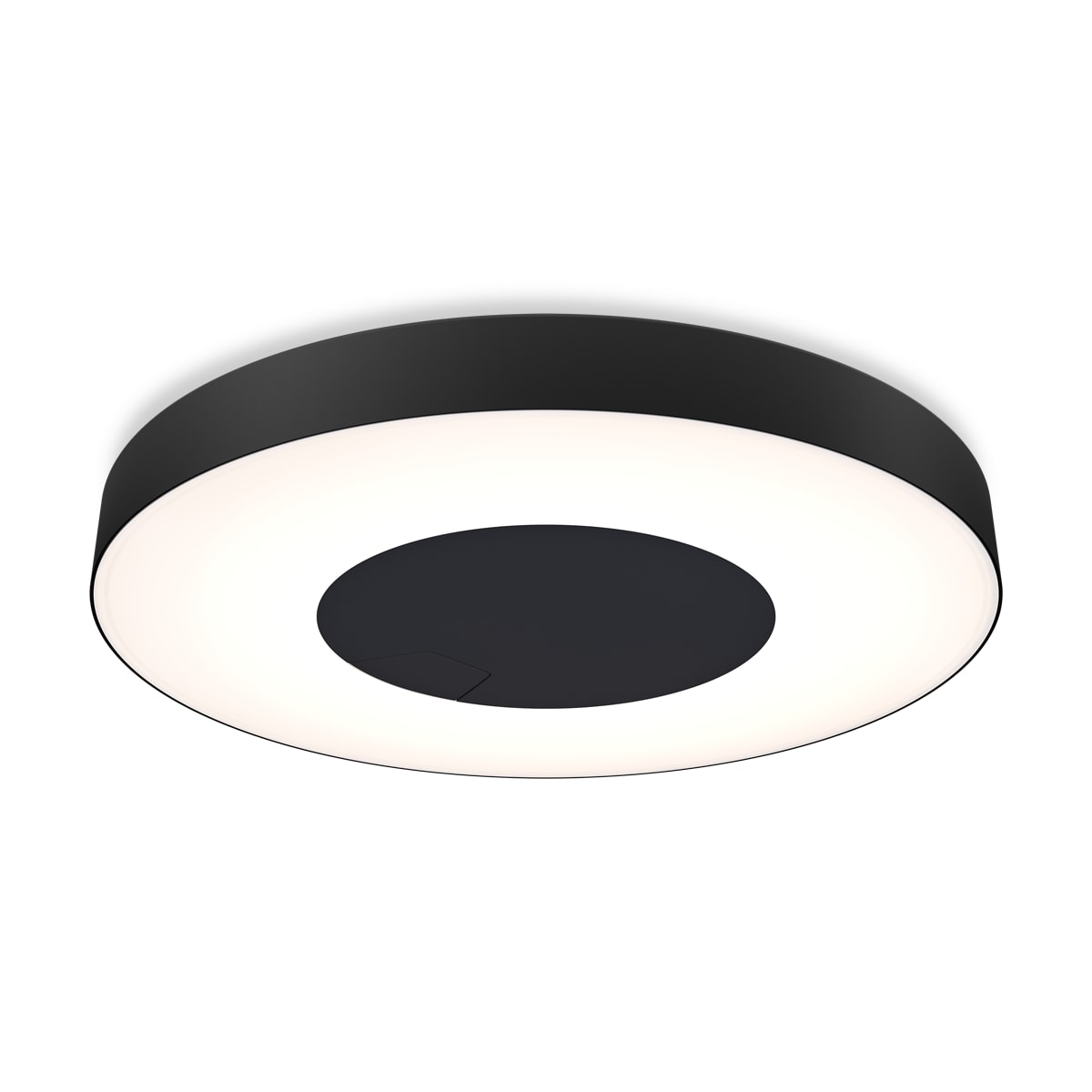

Utförande. Du väljer mellan vit (RAL 9003, E-nr 7577719, CCL-01-S-W) och svart (RAL 7016, E-nr 7577720, CCL-01-S-B). Måtten och tekniken är desamma för båda utförandena enligt tillverkarens uppgifter. Den här sidan gäller utförandena med sensor (CCL-01-S).

Ingen extern dimmer. Dimmern är inbyggd. Tillverkaren anger att plafonden inte ska kopplas till en dimmer.

Mått. Diametern är 294 mm och höjden 50 mm. För montering mot takdosa anges fästhål med centrumavstånd 52–80 mm, och för montering mot armaturdosa ett fästhål med centrumavstånd 60 mm. Två M4-skruvar medföljer för användning med takdosa. Enligt tillverkaren kan plafonden monteras på hårda ytor som trä, betong och gips med skruv som passar ytan.

Sensorns räckvidd. Detekteringsradien beror på montagehöjden, se uppgifterna ovan. Kontrollera att sensorns täckning passar rummet.

Appen. Plejd-appen (App Store eller Google Play) används för att slutföra installationen och gruppera armaturer. Enligt tillverkaren kräver installationen internetanslutning och Bluetooth.

Ljuskälla. LED-ljuskällan är integrerad och kan inte bytas av användaren. Enligt tillverkaren får den bara bytas av tillverkaren eller en auktoriserad serviceverkstad.

Placering och IP-klass. Plafonden är avsedd för inomhusbruk. Enligt tillverkaren är IP-klassen IP44 vid takmontage och IP20 vid väggmontage, och IP-klassen gäller bara när produkten är oskadad. IP-klass ensam avgör inte var en armatur får sitta. Låt installatören bedöma placeringen.

Det ingår – och det kan behövas separat

• Ingår: 1 st plafond med integrerad LED-ljuskälla och elektroniskt drivdon, samt två M4-skruvar för användning med takdosa.
• Krävs för att slutföra installationen: Plejd-appen på mobil enhet med Bluetooth.
• Valfritt: trådbunden återfjädrande tryckknapp eller strömställare till ingång 1, eller andra Plejd-produkter för att utöka systemet.

Installation och användningsmiljö

Plafonden är avsedd för fast elinstallation med 230 V~ 50 Hz och ansluts med fas (L) och nolla (N). Anslutningsbar kabelarea är 0,75–2,5 mm², och produkten är lämplig för genomgående ledning med max 16 A. Tillverkaren anger att allt arbete på apparaten ska utföras av auktoriserad elektriker och att nationella lagar och regler ska följas. Låt ett registrerat elinstallationsföretag ansluta plafonden och följ tillverkarens installationsmanual.

Använd inte produkten om den har synliga tecken på skada. Ingång 1 ska inte kopplas samman mellan flera produkter. Sammankoppling av flera armaturer i en grupp görs trådlöst i appen.
