ELKO RS/PLUS centrumplatta för Keystone-jack, rak, infälld

Centrumplatta för dina egna jack i RS och PLUS

Den här centrumplattan är plan och har dammlock. Den tar 1 eller 2 modularjack med Keystone- eller S-One DPM-gränssnitt. Enligt tillverkaren passar den med de vanligaste modularjacken med något av de två gränssnitten. Plattan levereras utan jack, så du väljer själv vilka jack som ska sitta i den.

Plattan monteras i en lämplig RS- eller PLUS-täckram. Enligt tillverkarens valguide fungerar de fjällvita och svarta produkterna till både RS- och PLUS-ramar. Plattan är avsedd även för kombinationsmontage.

Det här får du

• Dammlock: skyddar jacken i plattan när uttaget inte används.
• Märkningsskylt: vridbar, med 2 sidor, så att du kan märka uttaget. Enligt tillverkaren är textfältet en tryckbar etikett som snappas fast i mellanringen.
• Tillverkad i termoplast, båda utförandena med måtten 74,2 × 74,2 mm och djupet 23,5 mm.
• Fjällvit (RAL 9010) med blank yta eller svart (RAL 9005) med matt yta.

Välj rätt utförande och kontrollera före köp

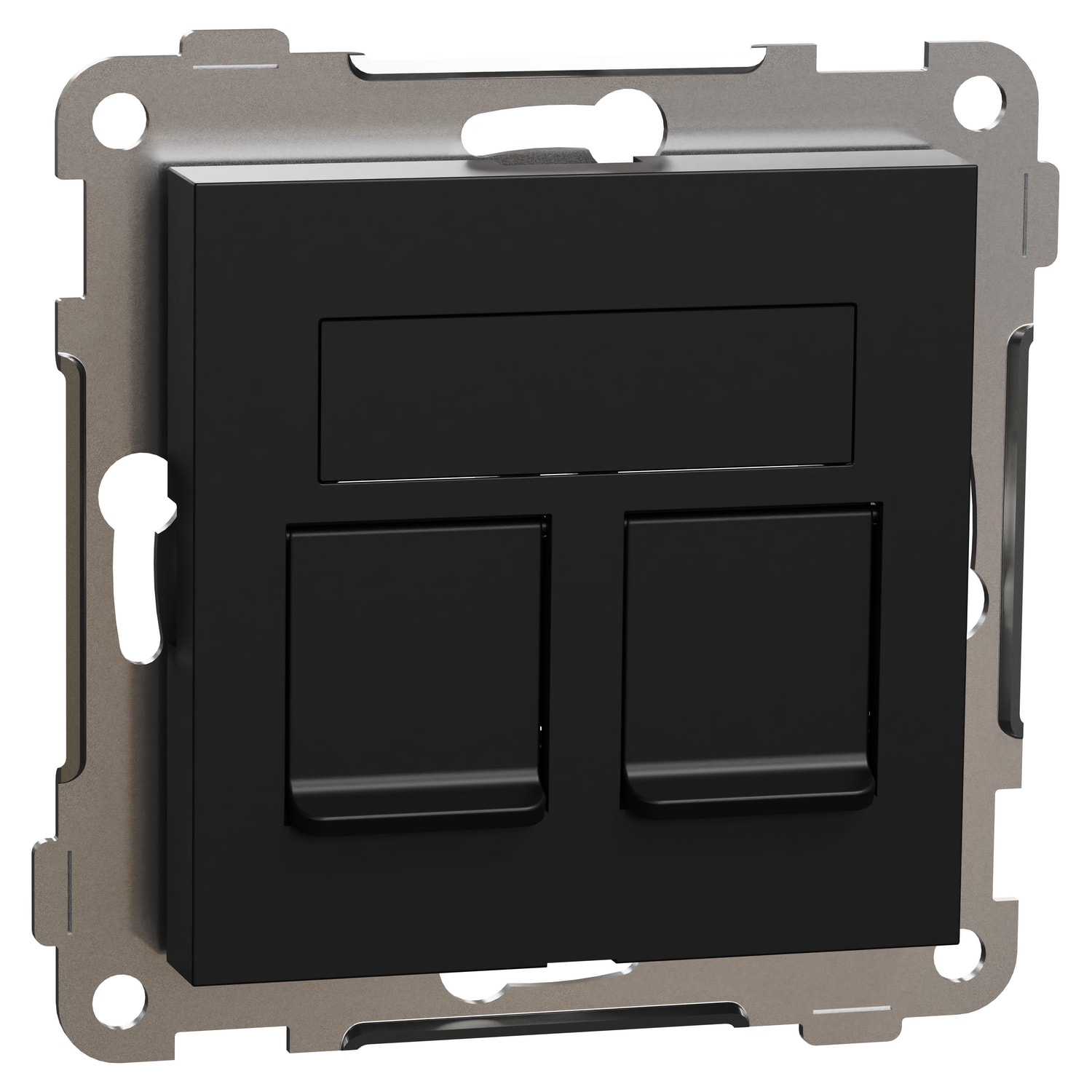

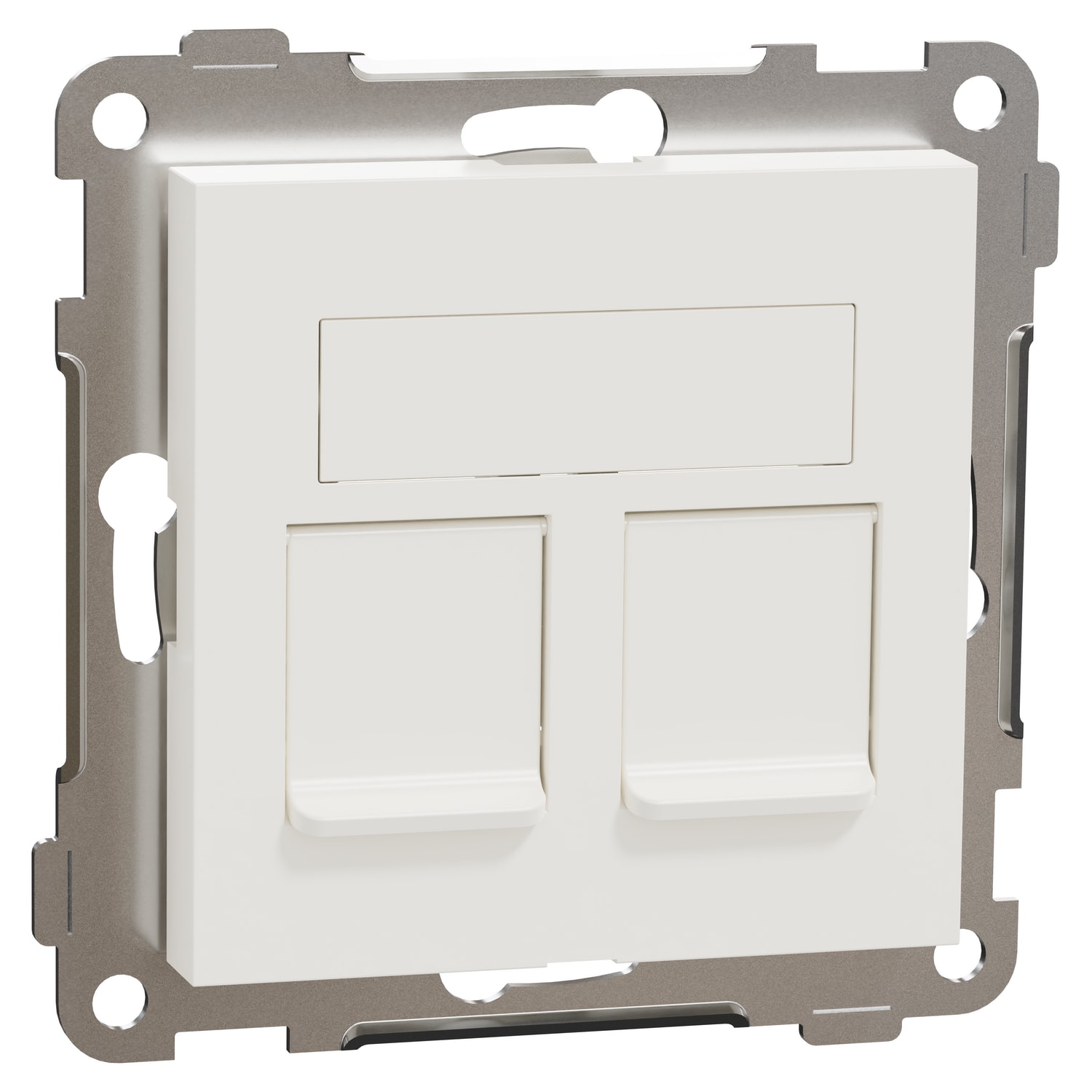

Utförande. Du väljer mellan fjällvit (E-nr 5100468) och svart (E-nr 5100479). Enligt tillverkaren skiljer de sig åt i färg och ytfinish, och måtten är desamma.

Jack. Plattan levereras utan jack. Jacken ska ha Keystone- eller S-One DPM-gränssnitt.

Dosa och ram. Plattan är avsedd för infälld installation i standarddosor med cc 60 mm fästskruvavstånd. Den monteras i lämplig RS- eller PLUS-täckram för 1–5 fack för cc 60 mm dosa. Den kan också monteras i hög utanpåliggande dosa för 1–3 fack vid utanpåliggande montering, och i hörnbox. Enligt tillverkaren väljs designramarna separat.

Mått. Bredden är 74,2 mm, höjden 74,2 mm och djupet 23,5 mm. Kontrollera att måtten passar din ram och dosa.

Det ingår – och det kan behövas separat

• Ingår: 1 st centrumplatta med dammlock och märkningsskylt.
• Ingår inte: jack. Produkten levereras utan jack.
• Separat: täckram för RS eller PLUS. Designramar väljs separat enligt tillverkaren.

Installation och användningsmiljö

Plattan är avsedd för infälld montering med skruv i dosa. Berör arbetet den fasta elinstallationen ska det utföras av ett registrerat elinstallationsföretag, som också följer tillverkarens anvisning.

Plattan är lämplig för kapslingsklass IP20. IP-klass ensam avgör inte var en produkt får placeras, så fråga installatören om du är osäker.
