Ouneva kopplingsplint 1,5–16 mm² för Al/Cu-ledare, DIN-skena

65 kr

Kopplingsplint för DIN-skena 35 mm med skruvanslutning för aluminium- eller kopparledare på 1,5–16 mm². Märkspänningen är 1000 V AC / 1500 V DC. Plinten är färgkodad och finns som grå (fas), blå (nolla) och grön/gul (jord). Kontrollera att ledararea och skenmått stämmer innan du köper.

Ansluter ledare 1,5–16 mm² i aluminium eller koppar
Färgkodad: grå för fas, blå för nolla, grön/gul för jord
Monteras på DIN-skena 35 mm, 1000 V AC / 1500 V DC

Kopplingsplint för aluminium- och kopparledare på DIN-skena

Den här kopplingsplinten monteras på DIN-skena 35 mm och har skruvanslutning i båda ändar. Den passar ledare med area 1,5–16 mm² i aluminium eller koppar, och ledarna kan vara entrådiga, mångtrådiga eller fintrådiga. Fintrådiga ledare kan anslutas både med och utan ändhylsa. Plinten har märkspänning 1000 V AC / 1500 V DC och är anpassad för solceller.

Plinten är färgkodad så att du ser vilken funktion den har i gruppcentralen eller kopplingsskåpet. Du väljer färg efter funktion, medan tekniken är densamma för alla tre.

Det här får du

Aluminium och koppar: samma plint för båda ledarmaterialen i området 1,5–16 mm². Beskrivningen anger förtent aluminium bestruket med pasta mot oxidering.
Skruvanslutning: åtdragningen görs med insexnyckel. Åtdragningsmomentet är 1,5 Nm för 1,5 mm², 3,5 Nm för 2,5–6 mm² och 7 Nm för 10–16 mm².
Kompakt format: bredd 13,5 mm, höjd 39,5 mm och djup 42 mm.
Isolationskropp av termoplast: flambeständighet UL94 V0 och drifttemperatur −25 till 80 °C.
Avslutningsplatta: krävs inte.

Välj rätt utförande och kontrollera att det passar

Tre färger finns på den här sidan. Mått, ledararea och spänning är desamma för alla tre.

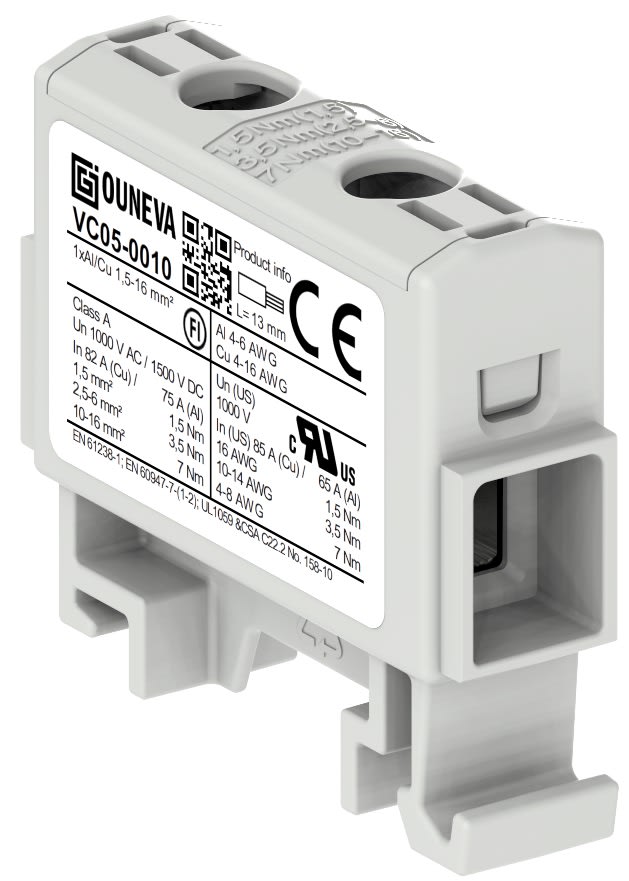

Grå (E-nr 2675360, art.nr O-VC05-0010): avsedd för fas.

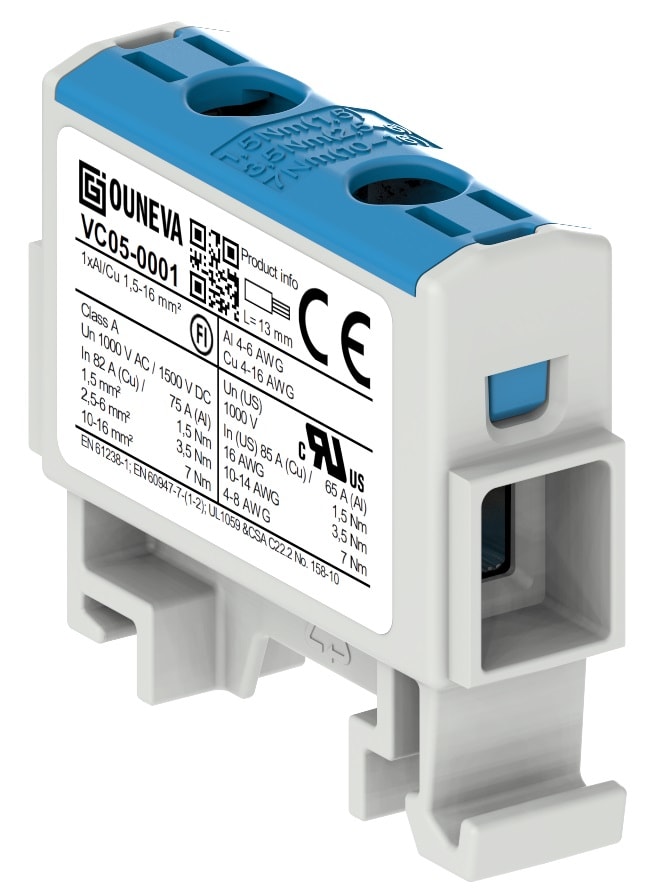

Blå (E-nr 2675361, art.nr O-VC05-0001): avsedd för nolla (N).

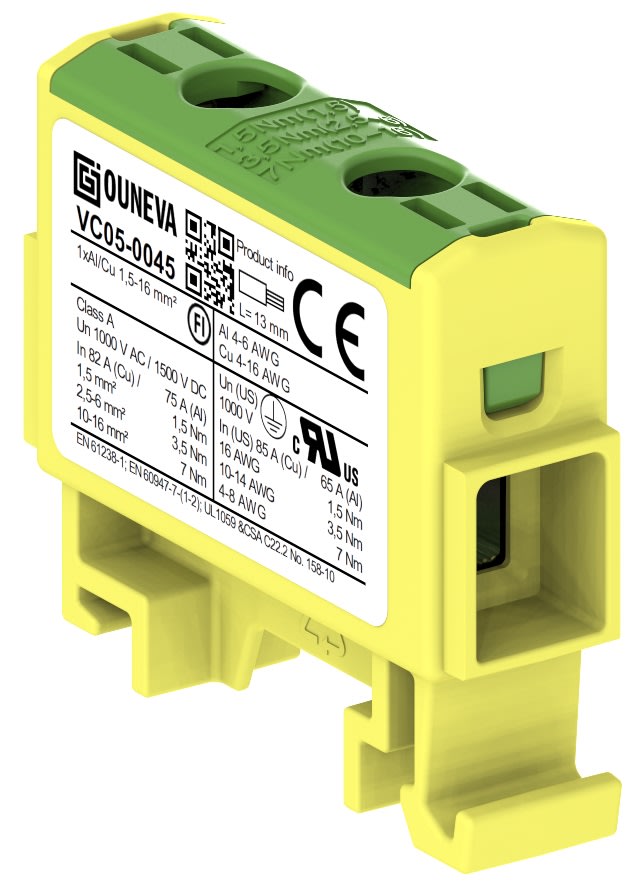

Grön/gul (E-nr 2675362, art.nr O-VC05-0045): avsedd för jord (PE).

Kontrollera före köp att dina ledare ligger inom 1,5–16 mm², att du har DIN-skena 35 mm och att plinten ryms på skenan med bredden 13,5 mm. Kontrollera också att märkspänningen räcker för din anläggning.

Det ingår – och det kan behövas separat

Varje artikel säljs som styck, en plint i vald färg.
Plinten monteras på DIN-skena 35 mm.

Installation och användningsmiljö

Kopplingsplinten används i elinstallationer. Vid arbete i fast elinstallation ska du låta ett registrerat elinstallationsföretag utföra arbetet och följa tillverkarens anvisning, bland annat för åtdragningsmoment.

Typskylt

Tekniska data

E-nummer: Grå 2675360 · Blå 2675361 · Grön/gul 2675362
Tillverkarens art.nr: Grå O-VC05-0010 · Blå O-VC05-0001 · Grön/gul O-VC05-0045
EAN: Grå 6410019141009 · Blå 6410019141016 · Grön/gul 6410019141023
Produkttyp: Kopplingsplint
Märkspänning: 1000 V AC / 1500 V DC
Ledararea: 1,5–16 mm² (entrådig, mångtrådig, fintrådig med och utan ändhylsa)
Ledarmaterial: Aluminium / koppar
Anslutning: Skruvanslutning (båda ändar)
Åtdragningsmoment: 1,5 mm²: 1,5 Nm · 2,5–6 mm²: 3,5 Nm · 10–16 mm²: 7 Nm
Montering: DIN-skena 35 mm
Avslutningsplatta krävs: Nej
Antal nivåer: 2
Antal klämpositioner per nivå: 1
Internt anslutna steg: Ja
Drifttemperatur: −25 till 80 °C
Flambeständighet: UL94 V0
Bredd: 13,5 mm
Höjd: 39,5 mm
Djup: 42 mm
Material: Isolationskropp av termoplast
Färg: Grå (fas) · Blå (nolla) · Grön/gul (jord)
Försäljningsenhet: Styck
Ursprungsland: Finland

Vanliga frågor

Vilka ledare passar plinten för?

Plinten tar ledare med area 1,5–16 mm² i aluminium eller koppar. Ledarna kan vara entrådiga, mångtrådiga eller fintrådiga, och fintrådiga ledare kan anslutas med eller utan ändhylsa.

Vilken färg ska jag välja?

Plinten är färgkodad. Grå (E-nr 2675360) är avsedd för fas, blå (E-nr 2675361) för nolla och grön/gul (E-nr 2675362) för jord. Mått och ledararea är desamma för alla tre.

Vilken skena passar plinten?

Plinten monteras på DIN-skena 35 mm. Den är 13,5 mm bred, 39,5 mm hög och 42 mm djup, så du kan räkna ut hur många som ryms på skenan.

Vilket åtdragningsmoment gäller?

Åtdragningen görs med insexnyckel. Åtdragningsmomentet är 1,5 Nm för 1,5 mm², 3,5 Nm för 2,5–6 mm² och 7 Nm för 10–16 mm². Följ tillverkarens anvisning vid installationen.

Kan plinten användas för solceller?

Plinten beskrivs som anpassad för solceller och har märkspänning 1500 V DC. Låt ett registrerat elinstallationsföretag bedöma om den passar din anläggning.

Behöver jag ändhylsor?

Nej, fintrådiga ledare på 1,5–16 mm² kan anslutas utan ändhylsa. Ändhylsa kan också användas inom samma ledararea.
