Ouneva kopplingsplint 2,5–35 mm² Al/Cu för DIN-skena

Kopplingsplint för aluminium- och kopparledare på DIN-skena

Det här är en genomgångsplint med skruvanslutning som tar ledare av både aluminium och koppar i arean 2,5–35 mm². Samma plint kan alltså användas oavsett vilket ledarmaterial du har. Plinten monteras på DIN-skena 35 mm och har isolationskropp i termoplast med flambeständighetsklass UL94 V0.

Märkström är 135 A för kopparledare och 120 A för aluminiumledare. Märkspänningen är 1000 VAC / 1500 VDC, och plinten beskrivs som anpassad för solceller.

Det här får du

• Ledarmaterial: aluminium och koppar. Förtent aluminium bestruket med pasta mot oxidering.
• Ledartyper: entrådig, mångtrådig och fintrådig ledare, med eller utan ändhylsa, i arean 2,5–35 mm².
• Skruvanslutning: åtdragning med insexnyckel. Åtdragningsmomentet anges som 3 Nm för 2,5–16 mm² och 6 Nm för 25–35 mm².
• Två nivåer: plinten har två nivåer med en klämposition per nivå, och stegen är internt anslutna.
• Ingen avslutningsplatta: enligt uppgifterna krävs ingen avslutningsplatta.
• Kompakt format: bredd 16 mm, höjd 40 mm och djup 45 mm.
• Drifttemperatur: −25 till +80 °C.

Välj rätt färg och kontrollera att det passar

Färg. Produktserien är färgkodad: grå, röd och svart för fas, blå för nolla (N) och grön/gul för skyddsjord (PE). På den här sidan finns tre utföranden, och tekniken är densamma i alla tre:

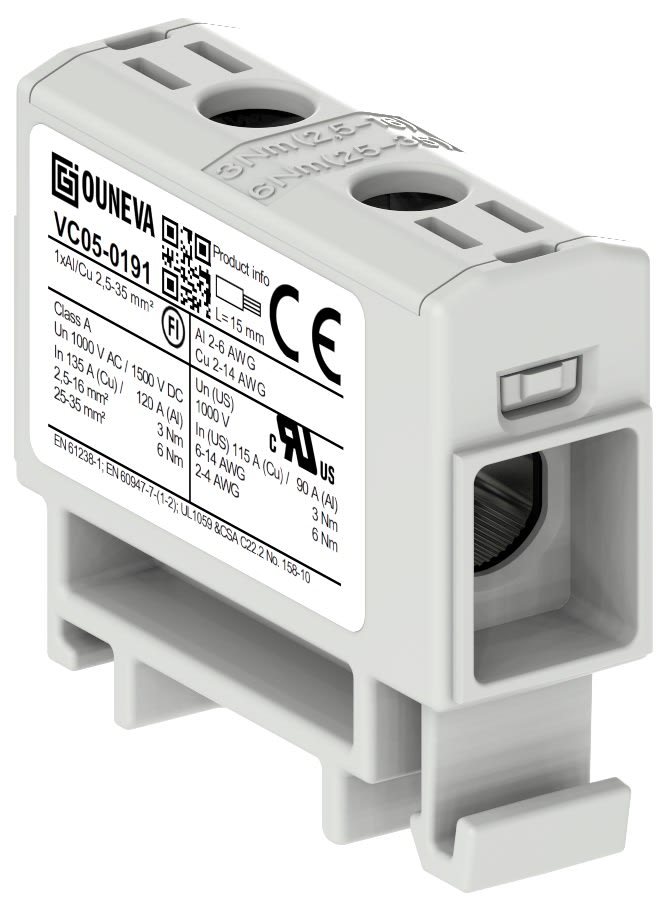

• Grå, fas: E-nummer 2675391, tillverkarens art.nr O-VC05-0191.

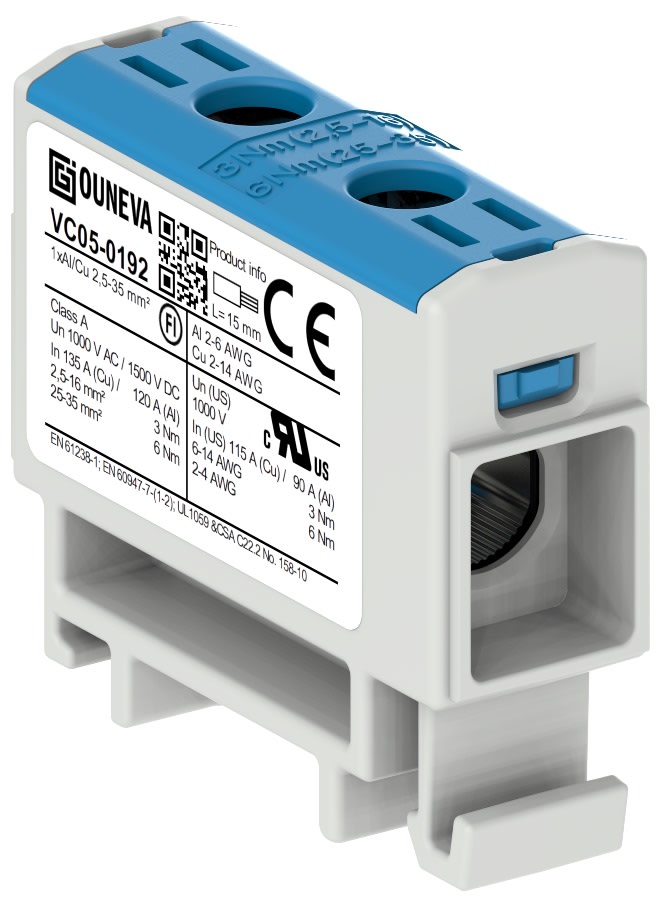

• Blå, nolla: E-nummer 2675392, tillverkarens art.nr O-VC05-0192.

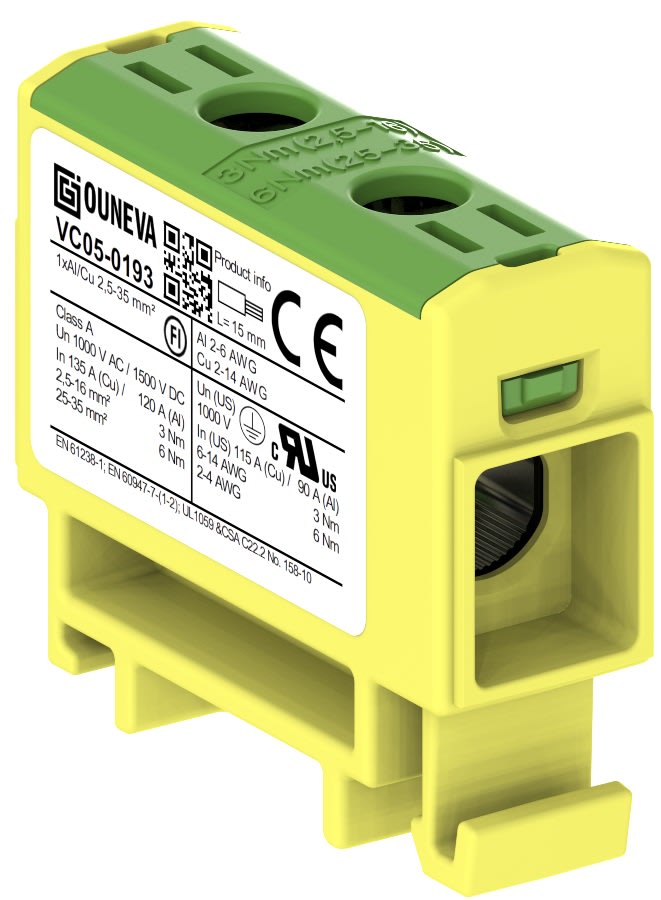

• Grön/gul, jord: E-nummer 2675393, tillverkarens art.nr O-VC05-0193.

Ledare. Kontrollera att ledarens area ligger inom 2,5–35 mm² och att din ström håller sig inom märkströmmen för ledarmaterialet: 135 A för koppar, 120 A för aluminium.

Montering. Monteringsmetoden är DIN-skena 35 mm. Kontrollera att du har en sådan skena och att det finns plats för plintens bredd på 16 mm, höjd på 40 mm och djup på 45 mm.

Installation och användningsmiljö

Plinten är avsedd för fast elinstallation. Låt ett registrerat elinstallationsföretag utföra arbete i den fasta elinstallationen och följ tillverkarens anvisning, inklusive angivna åtdragningsmoment. Drifttemperaturen är −25 till +80 °C. Tillverkaren har inte lämnat uppgift om IP-klass eller tillåtna placeringar i den information vi har, så låt installatören bedöma var plinten får användas.
